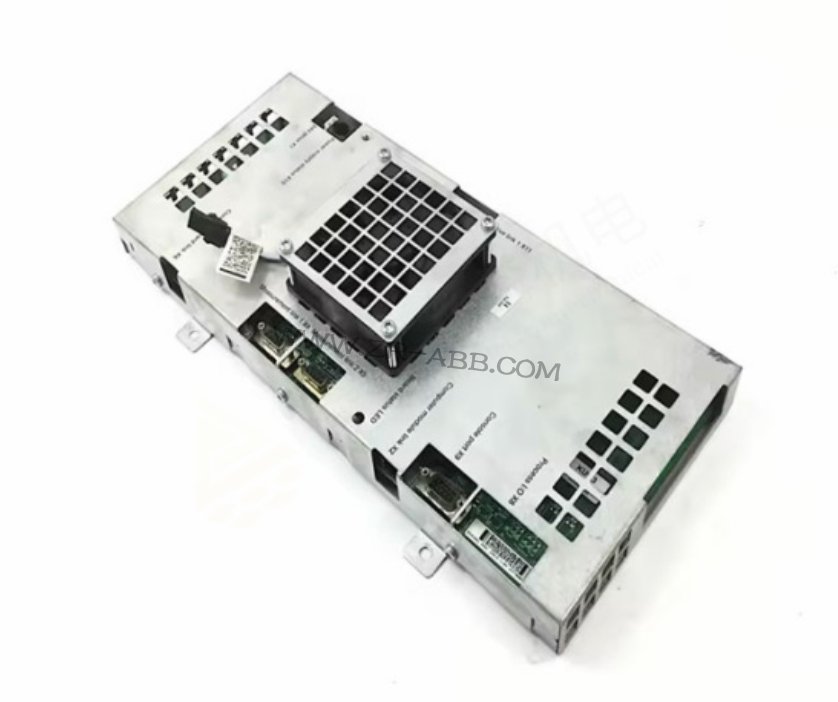

在工業生產領域，ABB機器人發揮著至關重要的作用。然而，如同所有設備一樣，它們也會出現故障。DSQC601軸計算機板的故障是較為常見的問題，需要及時有效的維修.



故障表現與初步判斷

故障表現

機器人軸運動不精確，可能出現偏離預設軌跡的情況。這可能是軸計算機板對電機控制信號出現錯誤導致的，是DSQC601軸計算機板故障的一個典型表現。

機器人某個軸完全無法動作，在排除了機械結構和電機本身故障的可能性后，軸計算機板的故障可能性就大大增加了。

系統報錯提示與軸相關的通信故障或者數據傳輸錯誤，因為DSQC601軸計算機板在軸的控制和數據傳輸方面起著關鍵作用。

初步判斷

首先檢查連接線路，查看軸計算機板與其他部件如電機、編碼器等的連接是否松動或者損壞。這是在進行深入維修之前必須的步驟，很多時候看似嚴重的故障可能僅僅是由于連接不良導致的。

使用專業的診斷工具，對軸計算機板進行初步的功能檢測。查看是否有明顯的芯片損壞或者電路短路的跡象，例如是否有燒焦的氣味或者明顯的元件損壞痕跡。

維修要點

元件檢測與更換

對于軸計算機板上的關鍵元件，如處理器芯片、電容、電阻等，要進行逐一的檢測。可以使用萬用表等工具來檢測元件的電阻、電容值是否在正常范圍內。如果發現某個元件的值偏離正常范圍，就需要考慮更換該元件。例如，電容如果出現鼓包或者漏液的情況，肯定是需要更換的。

在更換元件時，要選擇與原元件規格完全相同的產品。這是因為軸計算機板的電路設計是非常精密的，不同規格的元件可能會導致電路工作不正常。

電路修復

如果發現電路有短路或者斷路的情況，需要進行修復。對于短路的部分，要仔細排查是哪個元件或者線路之間出現了短路，將短路的源頭排除。對于斷路，可以通過焊接等方式重新連接線路。但在進行焊接操作時，要非常小心，避免對其他元件造成損壞。



維修中的安全注意事項

斷電操作

在對DSQC601軸計算機板進行維修之前，必須確保機器人完全斷電。這不僅是為了維修人員的安全，也是為了避免在維修過程中對軸計算機板造成二次損壞。要按照操作規程，斷開機器人的主電源，并等待一段時間，確保電路中的余電完全釋放。

靜電防護

軸計算機板是精密的電子設備，容易受到靜電的影響。維修人員在操作之前，必須佩戴靜電手環等靜電防護設備。并且，維修的工作環境要保持一定的濕度，避免靜電的產生。
