一、機器人安全操作守則
　　ABB機器人維修，由于機器人系統復雜而且危險性大，在練習期間，對機器人進行任何操作都必須注意安全。無論什么時候進入機器人工作范圍都可能導致嚴重的傷害，只有經過培訓認證的人員才可以進入該區域。

　　以下的安全守則必須遵守：
　　萬一發生火災，請使用二氧化碳滅火器。
　　急停開關(E-Stop)不允許被短接。
　　機器人處于自動模式時，任何人員都不允許進入其運動所及的區域。
　　在任何情況下，不要使用機器人原始啟動盤，用復制盤。
　　機器人停機時，夾具上不應置物，必須空機。
　　機器人在發生意外或運行不正常等情況下，均可使用E-Stop鍵，停止運行。
　　因?yàn)闄C(jī)器人在自動狀態下，即使運行速度非常低，其動量仍很大，所以在進行編程、測試及維修等工作時，必須將機器人置于手動模式。
　　氣路系統中的壓力可達0.6MP，任何相關檢修都要切斷氣源。
　　在手動模式下調試機器人，如果不需要移動機器人時，必須及時釋放使能器(EnableDevice)。
　　調試人員進入機器人工作區域時，必須隨身攜帶示教器，以防他人誤操作。
　　在得到停電通知時，要預先關斷機器人的主電源及氣源。
　　突然停電后，要趕在來電之前預先關閉機器人的主電源開關，并及時取下夾具上的工件。
　　機器人維修，維修人員必須保管好機器人鑰匙，嚴禁非授權人員在手動模式下進入機器人軟件系統，隨意翻閱或修改程序及參數。

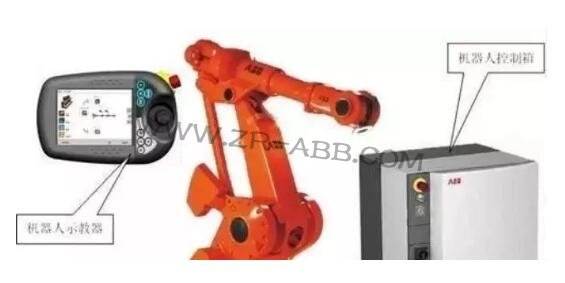

　　二、機器人操作面板功能：

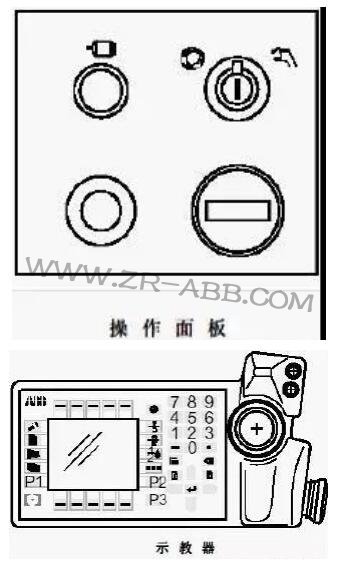

　　1、機器人示教單元

　　2、馬達上電按鈕(帶顯示燈)：
　　顯示燈常亮，機器人已上電，待命狀態。
　　顯示燈閃爍(1Hz)，機器人未上電。
　　顯示燈急促閃爍(4Hz)，機器人未同步。
　　3、機器人急停按鈕：
　　4、操作模式選擇器(帶鑰匙)：
　�。�1）自動模式：用于正式生產，編輯程序功能被鎖定。
　　（2）限速模式：<250mm/s用于機器人編程測試。
　　（3）手動全速模式：只允許專業人員在測試程序時使用。一般情況下，避免使用這種運動模式。(選配項)
　　5、機器人運行時間計時器：
　　顯示機械手馬達上電，剎車釋放的總時間。為機器人維修與保養提供數據。
　　三、示教器功能：

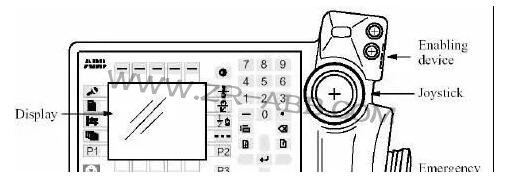

　　1、功能顯示

　　Emergencystopbutton(E-Stop):急停開關。
　　Enablingdevice:使能器。
　　Joystick:操縱桿。
　　Display:顯示屏。

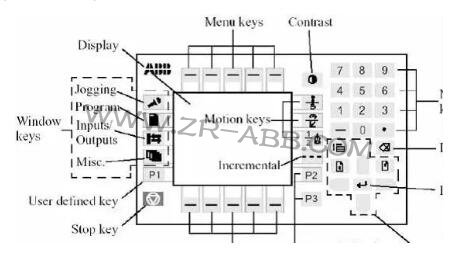

　　2、窗口鍵：(Windowkeys)

　　Jogging   -操縱窗口手動狀態下，用來操縱機器人。顯示屏上顯示機器人相對位置及當前座標系。
　　rogram-編程窗口手動狀態下，用來編程與測試。所有編程工作都在編程窗口中完成。
　　Input/Outputs-輸入/輸出窗口顯示輸入輸出信號表與其數值�？墒謩�(dòng)給輸出信號賦值。
　　Misc.-其他窗口：包括系統參數、服務、生產以及文件管理窗口。
　　3、導航鍵：(Navigationkeys)
　　List    -切換鍵將光標在窗口的幾個部分間切換。(通常由雙實線分隔)
　　extPage-向下翻頁鍵將光標向下快速移動。
　　reviousPage-向上翻頁鍵將光標向上快速移動。
　　Uparrows-光標上移鍵將光標向上單步移動。
　　Downarrows-光標下移鍵將光標向下單步移動。
　　Leftarrows-光標左移鍵將光標向左單步移動。
　　Rightarrows-光標右移鍵將光標向左單步移動。
　　4、運動控制鍵：(Motionkeys)
　　MotionUnit-運動單元切換鍵手動狀態下，操縱機器人本體與機器所控制的其他機械裝置(外軸)之間的切換。
　　MotionType1-運動模式切換鍵1直線運動與姿態運動切換鍵。
　　直線運動是指機器人TCP沿座標系X、Y、Z軸方向作直線運動。
　　姿態運動是指機器人TCP在座標系中X、Y、Z軸數值不變，只沿著X、Y、Z軸旋轉，改變姿態。
　　MotionType2-運動模式切換鍵2單軸運動選擇鍵。
　　第一組：1、2、3軸
　　第二組：4、5、6軸
　　Incremental-點動操縱鍵
　　啟動或關閉點動操縱功能，從而控制機器人手動運行時速度。
　　5、其他鍵：(Otherkeys)
　　top-停止鍵停止機器人程序運行。
　　Contrast-光亮鍵調節顯示器對比度。
　　MenuKeys-菜單鍵顯示下拉式菜單(熱鍵)，共有五個菜單鍵，顯示包含各種命令的菜單。
　　Functionkeys-功能鍵直接選擇功能(熱鍵)，共有五個功能鍵，直接選擇各種命令。
　　Delete-刪除鍵刪除顯示屏所選數據，機器人操作時，所要?jiǎng)h除任何數據、文件、目錄等，都用此鍵。
　　Enter-回車鍵進入光標所示數據。
　　6、自定義鍵：(Programmablekeys)
　　P1-P5這五個自定義鍵的功能可由程序員自定義，每個鍵可以控制一個模擬輸入信號或一個輸出信號以及其端口。
　　四、手動操作機器人：
　　1、操縱窗口切換：
　　將機器人操作模式選擇器置于手動限速模式。
　　切換至操縱窗口。
　　2運動控制鍵：
　�。�1）運動單元切換鍵：
　　ExternalUnit-外軸運動單元Robot-機器人
　　光標指向機器人，操縱桿操縱機器人本體運動。
　　光標指向外軸，操縱桿操縱外軸，一臺機器人最多可控制六個外軸。
　�。�2）運動模式切換鍵：
　　Linear-直線運動
　　機器人工具姿態不變，機器人TCP沿座標軸線性移動。
　　選擇不同坐標系，機器人移動方向?qū)⒏淖儭?br /> 　　Reorientation-姿態運動
　　機器人TCP位置不變，機器人工具沿座標軸轉動，改變姿態。
　　Axes-單軸運動
Axes1,2,3-第一、二、三軸
　　3座標系設定：

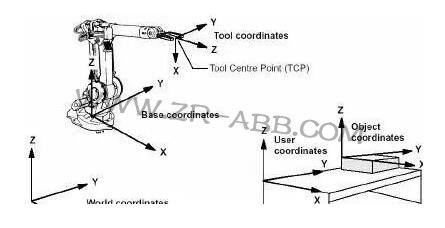

　�。�1）座標系種類：

Worldcoordinates	大地座標系
Basecoordinates	基礎座標系
Toolcoordinates	工具座標系
Workobjectcoordinates	工件座標系


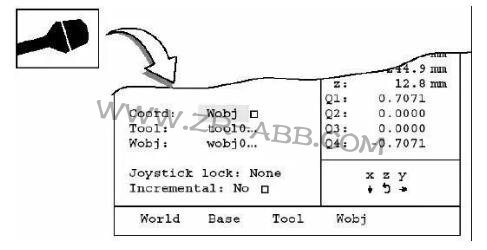

　�。�2）座標系選擇：

　　進入操縱窗口后，使用光標移動鍵將光標移至選項Coord，此時顯示器下端功能鍵上將顯示W(wǎng)orld、Base、Tool、Wobj四種選項，按相應功能鍵選擇座標系。
　　（3）工具選擇：

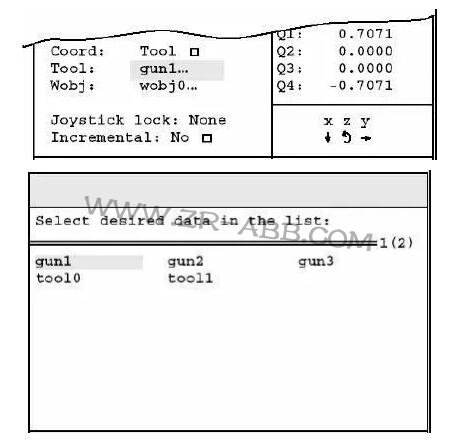

　　進入操縱窗口后，使用光標移動鍵將光標移至選項Tool，按回車鍵，此時顯示器顯示機器人系統內工具清單，使用光標移動鍵將光標移至相應的工具，通過功能鍵OK選擇。

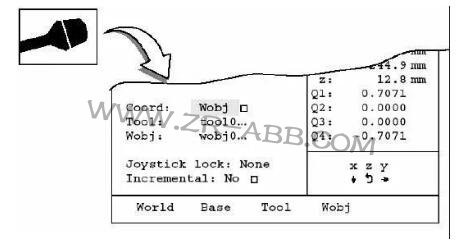

　�。�4）工件座標系選擇：

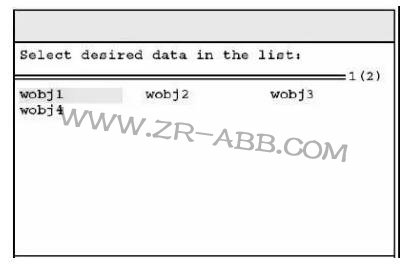

　　光標移至選項Wobj，按回車鍵，顯示器顯示工件座標系清單，將光標移至相應的工件座標系，通過功能鍵OK選擇。只有機器人座標系Coord選擇Wobj時，此項選擇才起作用。

　　4、操縱桿鎖定選擇：

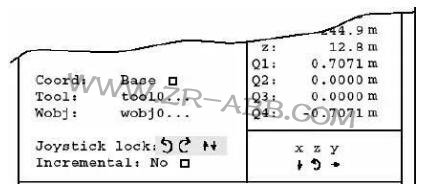

　　進入操縱窗口后，使用光標移動鍵將光標移至選項Joysticklock，此時顯示器下端功能鍵上將顯示None與三種箭頭共四種選項，按相應功能鍵選擇鎖定機器人操縱桿前后、左右與旋轉。
　　5、點動速度選擇：

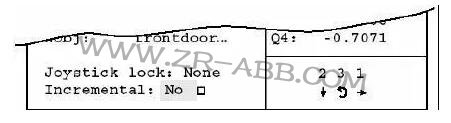

　　使用光標移動鍵將光標移至選項Incremental，顯示器下端功能鍵上顯示None、SmallMedium、Large與User四種選項，按相應功能鍵選擇相應速度。用點動操縱鍵可以快速控制點動速度打開或關閉。當機器人處于點動狀態時，每動一下?lián)u桿，機器人移動一步，搖桿傾斜超過1秒鐘后，機器人以每秒10步的速度連續移動，直到搖桿復位。
　　No(Normal)    正常狀態，連續移動。
　　Small             小，每單元移動0.05mm或0.005度。
　　Medium         中，每單元移動1mm或0.02度。
　　Large            大，每單元移動5mm或0.2度。
　　User              用戶自定義點動速度。
　　6、機器人當前位置顯示：

　　進入操縱窗口后，在顯示屏右側Robotpos會顯示機器人當前位置。

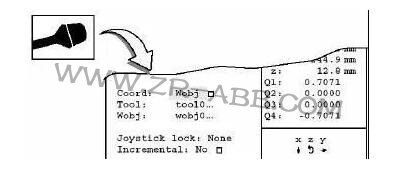

　　當機器人運動模式為直線運動或姿態運動時，顯示屏顯示機器人當前X、Y、Z座標值與空間姿態值Q1、Q2、Q3、Q4。根據基座標系、機器人工具TCP或工件座標系的不同選擇，數值會發生變化。
　　當機器人運動模式為單軸運動時，顯示屏顯示機器人當前每個軸的轉角偏差。
　　7、使能器：
　　自動模式下，使能器無效。
　　手動模式下，使能器有三個位置。
　　起始為“0”，機器人電機不上電。
　　中間為“1”，機器人電機能上電。
　　最終為“0”，機器人電機不上電，必須回到起始狀態才能再次使電機上電。
　　8、直線運動：
　　運動方式設置：

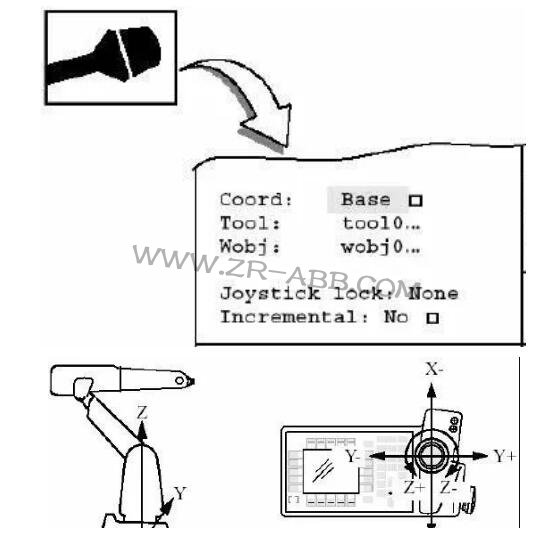

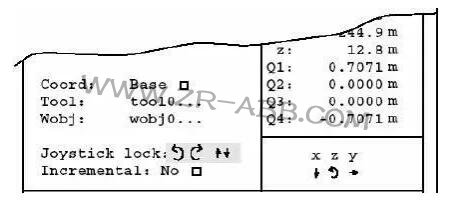

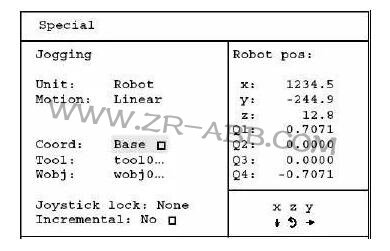

　�。�1）操縱機器人沿Base座標系的方向移動：

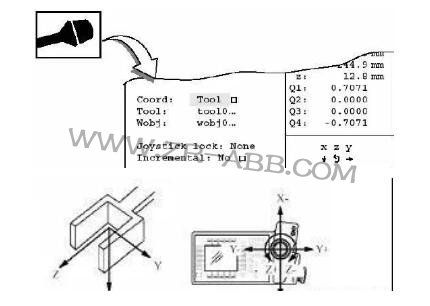

　　（2）操縱機器人沿Tool座標系的方向移動：

　�。�3）操縱機器人沿Wobj座標系的方向移動：

　　（4）操縱機器人沿World座標系的方向移動：

　　9、姿態運動：
　　運動方式設置：

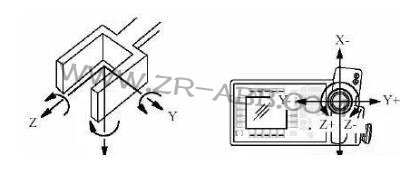

　　機器人將以如圖所示方式繞選定工具的中心點(TCP)旋轉。

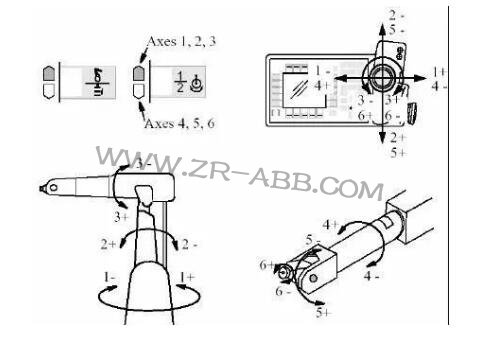

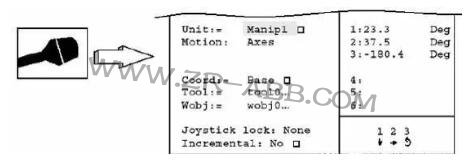

　　10、單軸運動：

　　11、外軸運動：
　　運動方式設置：

　　進入操縱窗口，按運動單元切換鍵至外軸運動，此時顯示屏在功能鍵處顯示所有可控制的外軸名稱。按功能鍵選擇要操縱的外軸單元。如果系統有超過5個外軸，按回車鍵，功能鍵上可顯示其他的外軸。一般情況下，外軸采用單軸運動方式。
