ABB機器人更換軸4變速箱的齒輪油

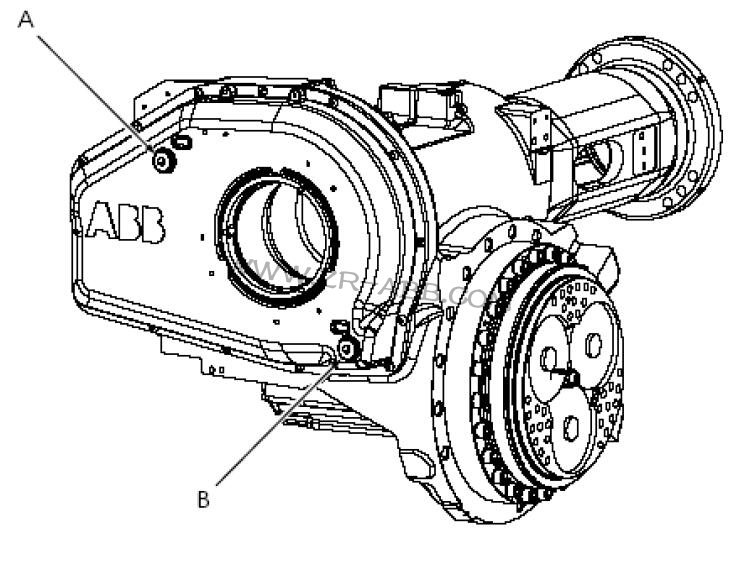

　　ABB機器人維護軸4變速箱的位置如下圖

　　A 進油孔油塞
　　B 排油孔油塞
所需設備

設備	序列號	說明
潤滑油	1171 2016-604	BP Energol GR-XP 320, 總量:8,100ml 這是一種通用油,可以由其它廠家的同型號的油更換
油桶		容積:9,000ml
標準工具	3HAC 15571-1	具體內容,前面有描述


　　指定的量取決于以前排出的油量
　　正確的油位在前面”檢測油位”中已經說過
　　-在機器人運行后,電機和齒輪溫度都很高,注意燙傷
　　-關掉所有的電源、液壓源及氣壓源
　　-當移動一個部位時，做一些必要的措施確保機械手不會倒下來，如：當拆除軸2的電機時，要固定低處的手臂
　　-換油之前,先讓機器人運行一會兒,熱的油更容易排出來
　　-當加油的時候，請不要混合任何其它的油，除非特別說明。
　　-當給變速箱加油時，請不要加得過多，因?yàn)檫@樣會導致壓力過高，這或許會：
　　-損壞密封圈或者墊圈
　　-將密封圈或墊圈完全壓緊
　　-影響機器人的自由移動
　　-因?yàn)樽兯傧涞挠蜏胤浅８撸��?0℃左右，所以在更換或者排放齒輪油的時候必須戴上防護眼睛和手套
-注意變速箱由于溫度過高，導致里面壓力增加，在打開油塞的時候，里面的油可能會噴射出來

步驟	方法	說明
1	將上臂從標準位置運行到-45°
2	打開排油孔,進油孔也可打開,這樣更快	位置見上圖
3	將變速箱內的油排出
4	將上臂運行回原位置	詳見安裝手冊的校準
5	將排油孔的油塞裝好	擰緊力矩:24Nm
6	重新通過進油孔倒入新油,標準油位 前面已提到
7	裝好進油孔的油塞	擰緊力矩:24Nm
