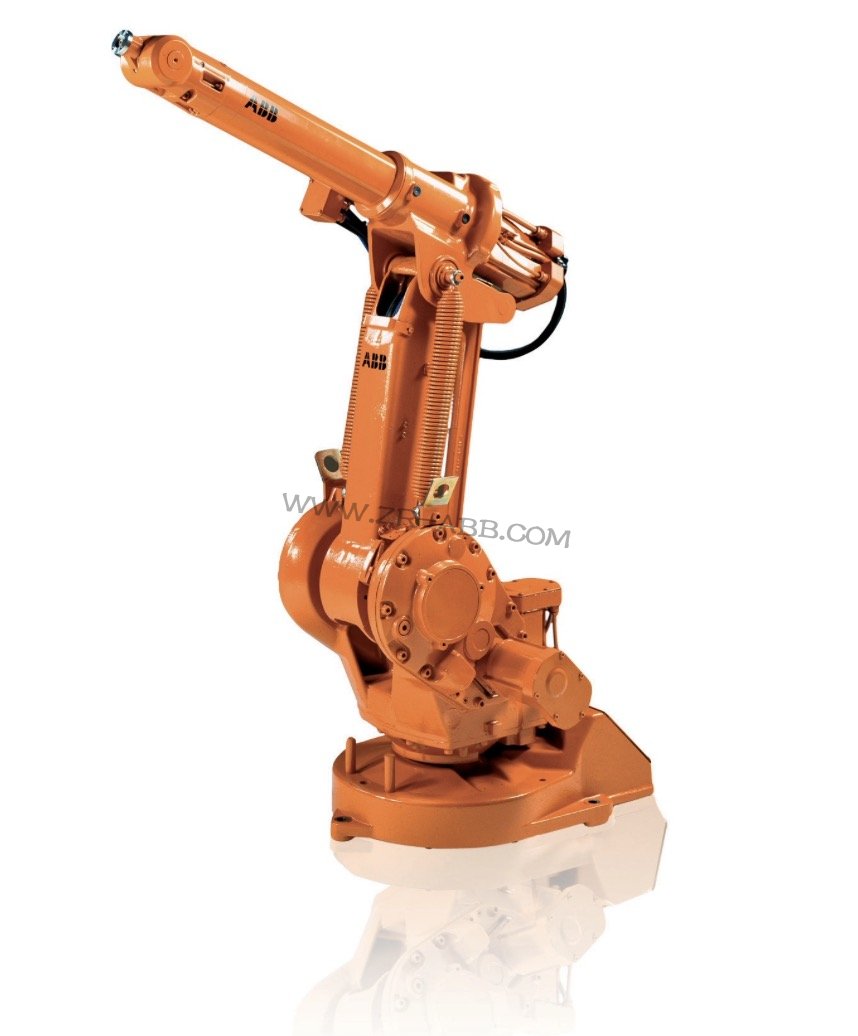

在現代工業自動化的精密舞臺上，ABB IRB1410機器人以其卓越的作業能力和靈活性，成為生產線不可或缺的核心動力。正如人體需要健康的神經系統一樣，機器人的控制柜扮演著至關重要的角色。一旦控制柜出現故障，ABB機械手就會立刻陷入癱瘓，嚴重阻礙生產流程。



先精準的故障診斷是維修工作的第一步。

ABB機器人控制柜內建了一套精細的故障反饋機制，工程師們可以通過操作面板上的指示燈和顯示屏捕捉到故障的初步線索。如當紅色報警燈急促閃爍時，往往意味著存在嚴重問題，此時應迅速查看顯示屏上的錯誤代碼，例如“30105軸啟動失敗”，以初步推測故障可能涉及伺服驅動或電機控制。除了電氣信號的分析，機械聯動的檢測也同樣關鍵。若ABB機械手出現定位不準確或異常震動，必須檢查控制柜與機械手之間的動力傳輸和信號反饋鏈路是否暢通無阻。細微的異常聲響，如電源模塊的高頻嘯叫或繼電器的異常吸合聲，也是定位故障的重要線索。



在完成了初步診斷后，接下來是對ABB機器人控制柜進行深度檢測。

在確保設備安全斷電并釋放所有殘余電荷后，工程師們會打開控制柜外殼，細致檢查內部線纜是否有磨損、老化或接觸不良的跡象，尤其是對于動力電纜和編碼器信號線，任何微小的損傷都可能導致機器人發生故障。使用萬用表對電源模塊進行電壓檢測，確認輸入側的三相交流電壓是否均衡，輸出側的直流電壓是否保持在規定的范圍內，以判斷電源模塊是否運行正常。

在ABB機器人控制柜的維修中，驅動單元的檢測尤為關鍵。

檢查驅動板上的功率器件，如IGBT模塊是否有燒焦或開裂的跡象，并通過測量模塊的導通電阻來判斷其是否損壞。對于控制板上的集成電路，需要使用示波器來檢測關鍵信號波形，分析CPU、通信芯片等核心元件的工作狀態。還必須檢查控制柜內的散熱系統，確保風扇運轉正常，通風孔無堵塞，以避免因散熱不良導致元件過熱損壞。



確定了故障元件后，接下來就是針對性的修復或更換。

在ABB機器人維修中，如果電源模塊的濾波電容出現鼓包或漏液，更換同規格電容即可恢復供電穩定性；若遇到復雜的控制板故障，如CPU芯片燒毀，則需要更加謹慎的處理。更換芯片時，不僅要使用專業的熱風槍進行拆卸和焊接，還需要重新燒錄固件程序，并校準參數，以確�？刂瓢迮cABB機械手的兼容性。



對于ABB機器人控制柜維修中的通信故障，如果檢測到以太網接口芯片損壞，更換芯片后需要重新配置IP地址、子網掩碼等網絡參數，并進行通信測試，以驗證控制柜與上位機、其他設備之間的數據交互是否正常。修復完成后，還需要對更換的元件進行絕緣處理和固定加固，以防止因振動導致的二次故障。



嚴謹?shù)恼{(diào)試是維修流程的最后一步，也是確保設備穩定運行的關鍵。

修復完成后，按照規范流程對ABB機器人控制柜進行重新組裝，仔細核對每一根線纜的連接位置，避免插錯或松動。在通電前，再次檢查內部接線是否正確，并使用絕緣電阻表測量各電路的絕緣性能，確保符合安全標準。通電后，觀察控制柜面板指示燈狀態，確認無新的報警信息。



在工業機器人維修的調試環節，首先進行空載試運行，通過示教器控制ABB機械手進行簡單的關節運動，檢測電機響應是否靈敏，運行是否平穩。然后進行負載測試，模擬實際生產任務，驗證機器人的運動精度、負載能力以及與周邊設備的協同性。在調試過程中，實時監測控制柜的溫度、電流等參數，若發現異常，立即停機排查，直至ABB機械手恢復正常運行，完成整個ABB機器人控制柜的維修流程。
