簡介:ABB搬運機器人控制柜是設備運行的控制中樞,集成了電源模塊、控制板、驅動器等關鍵部件。長期在工業環境中運行,受粉塵、溫度變化等影響,難免出現各類故障。做好ABB機器人維修,及時排查并處理控制柜問題,是保障機器人正常工作的關鍵。……
ABB

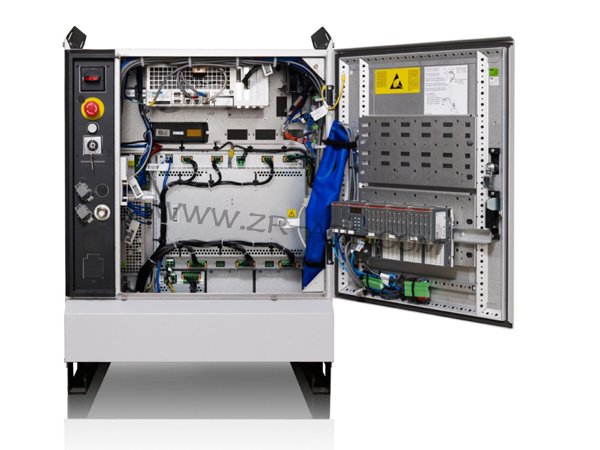

搬運機器人控制柜是設備運行的控制中樞,集成了電源模塊、控制板、驅動器等關鍵部件。長期在工業環境中運行,受粉塵、溫度變化等影響,難免出現各類故障。做好
ABB機器人維修,及時排查并處理控制柜問題,是保障機器人正常工作的關鍵。
控制柜通電后無任何反應,指示燈不亮,可能是主電源開關損壞,用萬用表測量開關兩端的通斷性,損壞時更換同規格開關。電源模塊輸出電壓異常也會導致設備無法啟動,測量各輸出端子的電壓值,與手冊標注值對比,偏差過大時需檢修或更換模塊。保險管熔斷是電源保護的常見表現,熔斷后不要立即更換保險管通電,應先檢查是否有短路部件,排除故障后再換新保險,否則可能再次熔斷。其實電源系統的故障很多時候與外部供電有關,車間電壓波動過大容易沖擊電源模塊,加裝穩壓器或許能減少這類問題。大概潮濕環境中,電源模塊的接線端子容易氧化,定期用細砂紙打磨能降低接觸不良的概率。
控制柜能通電,但機器人無動作,示教器顯示通信中斷,可能是主控制板與驅動器的連接排線松動,重新插拔排線并緊固插頭,再重啟設備試試?刂瓢迳系碾娙萑粲泄陌、漏液現象,會影響電路穩定性,更換同型號電容時注意正負極方向,焊接要牢固。存儲芯片故障可能導致程序丟失,機器人啟動后無法加載程序,這種情況需要重新燒錄程序,燒錄前確保芯片型號匹配。有時候控制板上的某個指示燈異常閃爍,手冊中沒有對應說明,這可能是芯片虛焊,用熱風槍對芯片引腳加熱補焊,或許能恢復正常。
驅動器報警是常見問題,不同報警代碼對應不同故障,例如過流報警可能是電機繞組短路,過載報警可能是負載過大。驅動器上的散熱片若積滿灰塵,會導致散熱不良引發報警,用壓縮空氣吹掃干凈,再通電測試。驅動模塊的IGBT損壞會造成輸出異常,用萬用表檢測模塊的導通狀態,損壞時更換新模塊,更換后檢查驅動電路是否正常;蛟S驅動器參數設置錯誤也會頻繁報警,恢復出廠設置后重新配置參數,很多時候能解決問題。大概驅動器運行時發出高頻噪音,可能是內部風扇損壞,及時更換風扇能避免模塊過熱損壞。
控制柜內部的接線端子松動會導致接觸不良,出現間歇性故障,逐一檢查端子的緊固情況,用螺絲刀適當擰緊,避免用力過猛擰滑螺絲。線纜絕緣層破損可能引發短路,仔細檢查各線纜外皮,破損處用絕緣膠帶纏繞,嚴重破損時更換線纜,布線時避免線纜被尖銳部件擠壓。插頭與插座的接觸片氧化會導致信號傳輸不暢,用酒精擦拭接觸片,再涂抹少量導電膏增強導電性。有時候機器人運行中突然停機,重新啟動又能工作,這可能是某個接線端子接觸不良,需要重點檢查經常震動的部位的接線。
散熱與環境因素引發的故障需重視?刂乒駜的散熱風扇不轉或轉速變慢,會導致內部溫度升高,影響部件性能,定期清理風扇葉片上的灰塵,軸承缺油時滴幾滴潤滑油,損壞時及時更換。濾網堵塞會阻礙空氣流通,每月拆下濾網用清水沖洗,晾干后再裝回,確保通風良好。高溫環境下,控制柜內部溫度容易超標,可在柜內加裝溫度傳感器,超過設定值時自動報警,提醒操作人員處理;蛟S車間粉塵過多會從縫隙進入控制柜,在柜門口加裝防塵條能減少粉塵侵入,降低部件磨損的概率。
故障排除后,先進行空載測試,控制柜通電后觀察各指示燈狀態,示教器操作是否正常,驅動器有無報警?蛰d正常后再進行帶載測試,讓機器人完成幾個簡單的搬運循環,檢查動作是否順暢,運行中有無異常噪音。測試過程中用紅外測溫儀監測各部件溫度,確保在正常范圍內。維修完成后做好記錄,注明故障現象、處理方法、更換的部件等,為后續
ABB機器人維修提供參考。
